Faire le plan de sa cuisine, c’est l’étape que la plupart des gens sous-estiment, et c’est souvent là que tout déraille. Un mur pas droit, une prise oubliée, un triangle d’activité bancal : le plan 3D en ligne ne voit rien de tout ça. Cette méthode en 4 étapes est celle qu’on applique avant chaque projet, qu’il s’agisse d’une cuisine de 8 m² ou d’un espace ouvert de 30 m². Suivez-la dans l’ordre. Chaque étape conditionne la suivante.

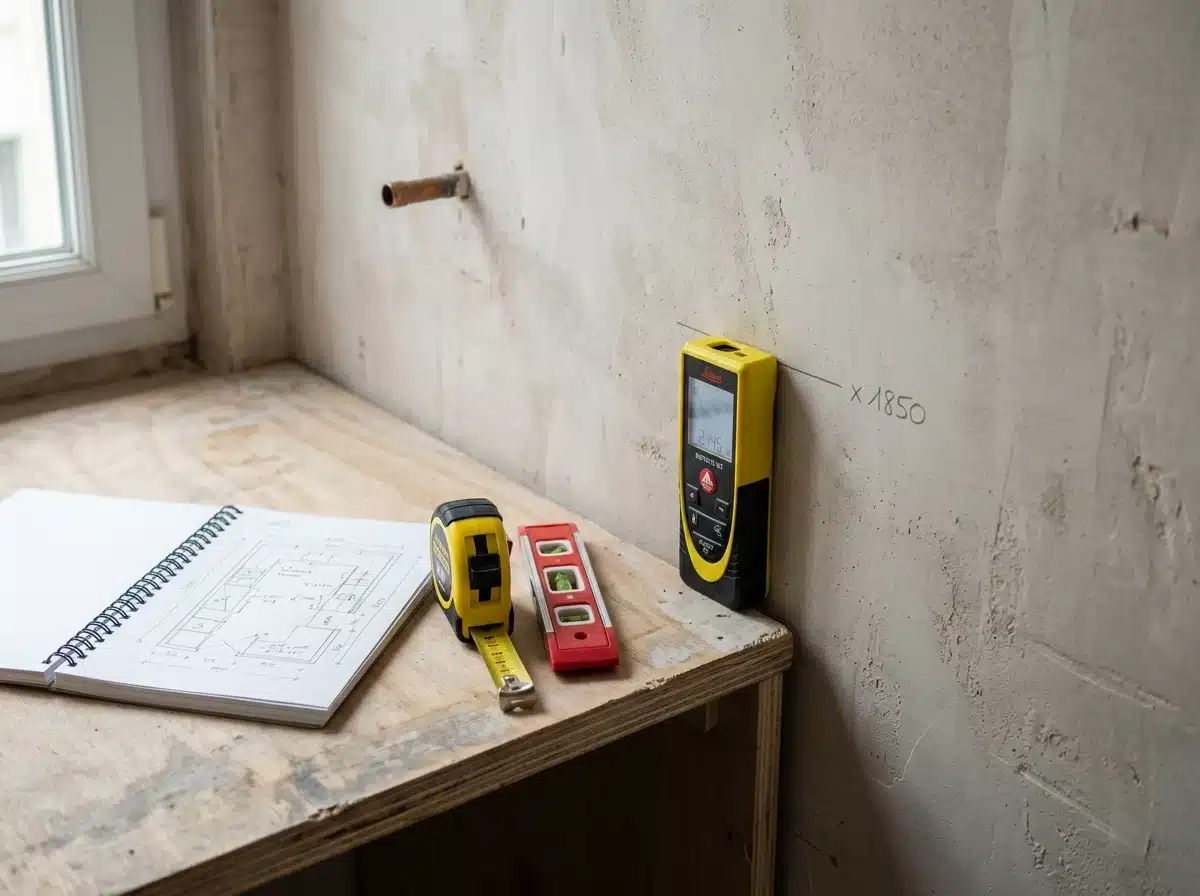

Étape 1 : le relevé de cotes cuisine, ne bâclez pas cette étape
C’est l’étape que tout le monde bâcle. Et c’est souvent là que les problèmes commencent.
Un plan de cuisine gratuit en ligne ne vaut rien si les cotes en entrée sont fausses. On voit régulièrement des projets bloqués en pose parce qu’une fenêtre a été mesurée à 5 cm près ou qu’un angle supposé droit cache en réalité 3° d’écart. Résultat : les meubles ne passent pas, les plans de travail débordent, et le chantier s’arrête.
Ce qu’il faut mesurer, la checklist complète
Les dimensions générales
- Longueur de chaque mur (au sol, à mi-hauteur, en haut : les murs ne sont jamais parfaitement droits)
- Hauteur sous plafond (en 3 points minimum : les dalles de béton fléchissent)
- Profondeur de chaque renfoncement ou saillie
Les ouvertures
- Largeur et hauteur de chaque porte (dans l’embrasure, pas dans le chambranle)
- Largeur et hauteur de chaque fenêtre
- Distance fenêtre/sol et fenêtre/plafond
- Sens d’ouverture des portes (à noter sur le croquis)
Les réseaux
- Position exacte de chaque prise électrique (hauteur + distance aux angles)
- Emplacement du tableau électrique ou de la dérivation cuisine
- Position de l’arrivée d’eau et de l’évacuation
- Emplacement de la gaine VMC ou de la sortie de hotte (mur ou plafond)
- Position du gaz si applicable (et diamètre du tuyau)
Les contraintes structurelles
- Poutres apparentes ou cachées (frappez les murs, le son change)
- Colonnes ou murs porteurs (à vérifier avec les plans de construction si disponibles)
- Radiateurs ou convecteurs à déplacer ou à conserver
- Compteur électrique ou tableau encastré dans la pièce
Conseil de terrain : photographiez chaque mur après mesure. En consultation, une photo vaut mieux qu’un chiffre noté à la va-vite. On peut zoomer, recadrer, vérifier une distance qu’on n’avait pas anticipée.
Chez nos clients d’Ermont comme ailleurs, on refait ce relevé sur place avant de dessiner quoi que ce soit : les gaines et les réseaux passent avant l’esthétique. Sur les appartements anciens du centre de Pontoise, avec leurs murs irréguliers et leurs hauteurs sous plafond variables, ce relevé prend souvent une heure de plus.
Étape 2 : reporter le plan sur un outil numérique gratuit
Un bon relevé de cotes en main, vous pouvez passer au report numérique. L’objectif à ce stade n’est pas d’avoir un rendu parfait, c’est de visualiser les contraintes et de tester des configurations.
Comparatif des outils gratuits
| Outil | Gratuit | Points forts | Limite principale |
|---|---|---|---|
| IKEA Home Planner | Oui | Catalogue IKEA complet, export PDF | Limité aux produits IKEA |
| HomeByMe | Oui (3 projets) | Éditeur français, rendu 3D interactif, partage facile | Catalogue limité hors abonnement |
| ArchiFacile | Oui | Simple, rapide, 100 % en ligne | Pas de rendu 3D réaliste |
| Planner 5D | Freemium | Rendu 3D réaliste, bibliothèque riche | Fonctions avancées payantes |
| RoomSketcher | Freemium | Plans 2D/3D, export haute résolution | Export HD payant |
Important : ces outils permettent de faire un plan de cuisine en ligne gratuit pour visualiser et communiquer. Ils ne remplacent pas un logiciel professionnel (Winner, Pytha, Küchenplaner) qui intègre les tolérances de pose, les hauteurs d’assise réelles et les contraintes de livraison.
Comment reporter votre relevé
- Créez une pièce aux dimensions exactes de votre cuisine (longueur x largeur x hauteur).
- Placez les ouvertures (portes, fenêtres) aux bonnes positions et avec les bonnes dimensions.
- Matérialisez les réseaux par des symboles ou des notes (prise, évacuation, VMC).
- Testez ensuite les configurations : en L, en U, en I, avec ou sans îlot.
Pour explorer les configurations possibles selon la forme de votre espace : idées d’agencement cuisine, cuisine en L, cuisine en U, cuisine avec îlot central.

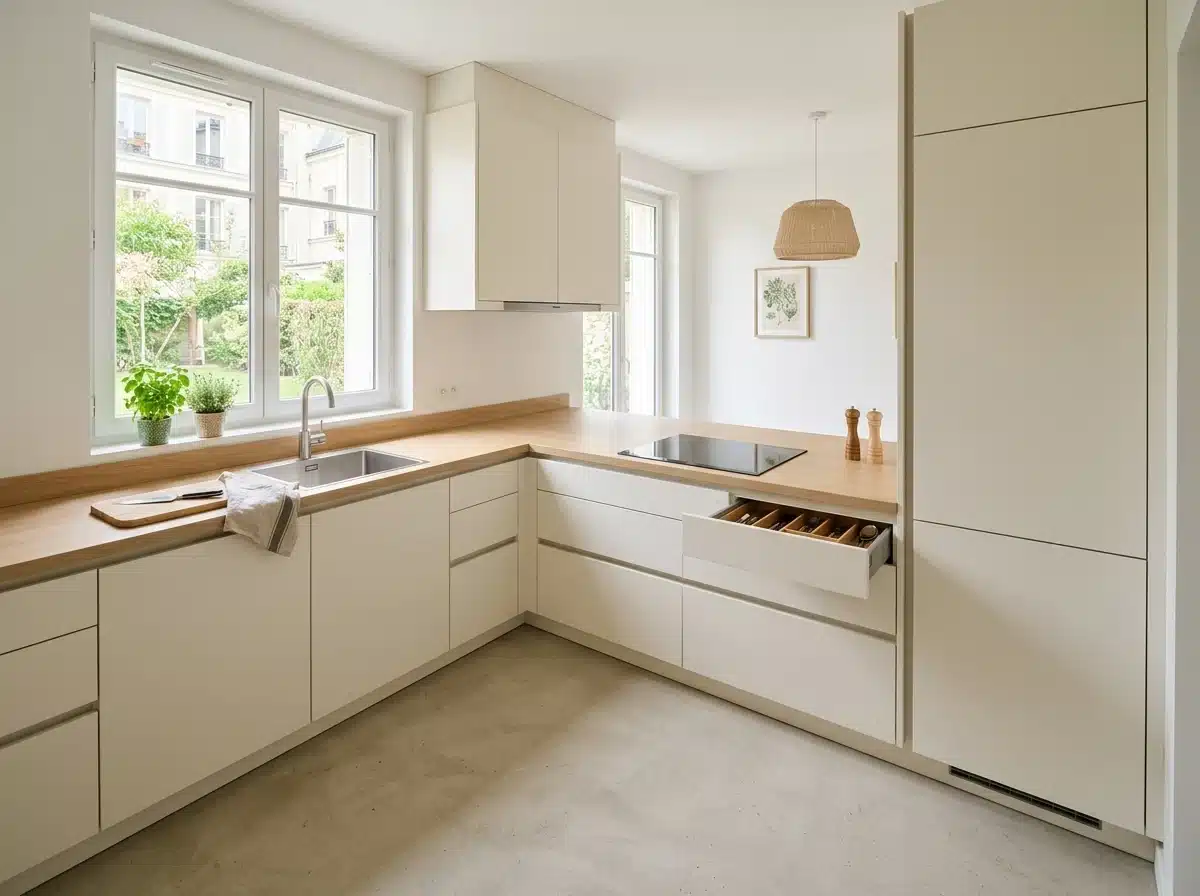

Étape 3 : vérifier l’ergonomie et le triangle d’activité cuisine
Un plan techniquement juste peut être ergonomiquement catastrophique. C’est la différence entre une cuisine qui tient dans l’espace et une cuisine dans laquelle on travaille bien.
Le triangle d’activité cuisine : la règle de base
Le triangle d’activité cuisine relie les trois postes principaux :
- Réfrigérateur (stockage)
- Évier (préparation / nettoyage)
- Plaque de cuisson (cuisson)
La règle : la somme des trois côtés du triangle doit être comprise entre 3,60 m et 7,20 m. En dessous, les postes se gênent mutuellement. Au-dessus, les déplacements deviennent fatigants.
Sur les plans maison qu’on reçoit en consultation, on voit souvent deux erreurs récurrentes : la plaque et l’évier côte à côte sur le même mur, sans plan de travail intermédiaire, et le réfrigérateur placé dans un angle mort, loin des deux autres postes.
Les distances minimales à respecter
| Zone | Distance minimale recommandée |
|---|---|
| Passage entre deux rangées de meubles | 90 cm (120 cm si deux personnes cuisinent) |
| Plan de travail entre évier et plaque | 40 cm minimum |
| Dégagement devant le four | 90 cm (porte ouverte) |
| Hauteur plan de travail standard | 85 à 90 cm (à adapter à votre taille) |
Pour aller plus loin, comparez votre plan à ces distances et au tableau des erreurs classiques plus bas : ce sont celles qu’on voit le plus souvent sur les plans maison.
Pour un plan de cuisine à Herblay ou ailleurs dans le Val-d’Oise, la vérification se fait toujours sur les cotes réelles de la pièce, jamais sur un plan approximatif.
Étape 4 : valider le plan avec un professionnel avant toute commande
Un plan maison, même soigné, reste un plan maison. Avant de commander quoi que ce soit, une validation par un cuisiniste professionnel évite des erreurs coûteuses.
Ce que vous apporte la validation professionnelle
- Détection des angles non droits : un angle à 88° au lieu de 90° décale toute une rangée de meubles.
- Vérification des hauteurs : hauteur sous hotte, hauteur des meubles hauts par rapport aux fenêtres, alignement avec les prises.
- Contrôle des réseaux : la position de l’évacuation conditionne l’emplacement de l’évier, pas l’inverse.
- Cohérence des cotes de commande : les meubles sont commandés en largeur nominale (ex. 60 cm) mais leur profondeur réelle avec les façades dépasse souvent de 2 à 4 cm.
- Anticipation des contraintes de livraison : un meuble colonne de 210 cm ne passe pas dans toutes les cages d’escalier.
Avant votre rendez-vous, répartissez votre budget par poste (meubles, plan de travail, électroménager, pose) pour arriver avec une enveloppe réaliste.
La consultation de validation est gratuite et sans engagement. C’est le principe même d’un cuisiniste indépendant qui travaille à domicile : on vient chez vous, on mesure, on échange. Vous repartez avec un avis clair, pas avec un bon de commande signé sous pression.
Vous cherchez votre cuisiniste à Cergy ? Le principe est identique : on se déplace, on mesure, on valide le plan avec vous.
Prendre rendez-vous, gratuit et sans engagement →
Les erreurs les plus fréquentes sur un plan de cuisine maison
| Erreur | Conséquence | Comment l’éviter |
|---|---|---|
| Mesurer une seule fois par mur | Décalage en pose, meubles qui ne ferment pas | Mesurer en 3 points (sol, mi-hauteur, haut) |
| Oublier les prises électriques | Prises cachées derrière les meubles | Reporter chaque prise sur le plan avant de placer les meubles |
| Ignorer le sens d’ouverture des portes | Porte qui bloque un meuble ou un tiroir | Tracer le débattement de chaque porte sur le plan |
| Sous-estimer la profondeur des appareils | Lave-vaisselle ou réfrigérateur qui dépasse du plan de travail | Vérifier les fiches techniques des appareils avant de planifier |
| Placer l’évier sous une fenêtre sans vérifier la hauteur | Robinet qui bute contre le vitrage | Mesurer la distance fenêtre/sol et comparer avec la hauteur évier + robinet |
| Ne pas prévoir de dégagement devant le four | Porte du four qui bloque le passage | Réserver 90 cm de dégagement face au four |
| Négliger la hauteur des meubles hauts par rapport aux fenêtres | Fenêtre partiellement ou totalement masquée | Tracer les fenêtres en élévation avant de placer les meubles hauts |
Sources et références
- Service-public.fr – Travaux dans un logement : faut-il un permis ?
- Légifrance – Code de la construction et de l’habitation
- CAPEB – Confédération de l’Artisanat et des Petites Entreprises du Bâtiment : pour trouver un artisan qualifié RGE ou certifié dans votre département
À Osny comme à Franconville, chaque projet démarre par un plan côté à l’échelle et un chiffrage détaillé.
Le plan est gratuit et sans engagement. Pour découvrir comment on travaille, sans showroom et avec un interlocuteur unique du premier appel à la pose, tout est expliqué sur la page d’Harmonie Agencement, cuisiniste dans le Val-d’Oise.
En bref
- Étape 1 : relevé de cotes complet (murs, réseaux, ouvertures)
- Étape 2 : report sur un outil numérique gratuit (tableau comparatif ci-dessous)
- Étape 3 : vérification de l’ergonomie et du triangle d’activité
- Étape 4 : validation avec un professionnel avant toute commande
FAQ – Faire le plan de sa cuisine
Comment faire le plan de sa cuisine soi-même ?
Commencez par un relevé de cotes complet (voir checklist étape 1). Reportez ensuite les dimensions dans un outil gratuit comme HomeByMe ou ArchiFacile. Vérifiez que le triangle d’activité (réfrigérateur, évier, plaque) respecte la règle des 3,60 m à 7,20 m de périmètre. Faites valider le plan par un professionnel avant toute commande.
Quel est le meilleur outil gratuit pour faire un plan de cuisine en ligne ?
Ça dépend de votre objectif. Pour une visualisation rapide en 2D : ArchiFacile (100 % gratuit, sans inscription). Pour un rendu 3D interactif avec partage : HomeByMe (éditeur français, 3 projets gratuits). Pour travailler exclusivement avec le catalogue IKEA : IKEA Home Planner. Aucun de ces outils ne remplace un logiciel professionnel pour la commande finale.
Qu’est-ce que le triangle d’activité cuisine et pourquoi est-il important ?
Le triangle d’activité cuisine relie les trois postes principaux (réfrigérateur, évier, plaque de cuisson). Il mesure l’efficacité des déplacements pendant la cuisine. Un triangle trop petit (moins de 3,60 m) crée de l’encombrement. Un triangle trop grand (plus de 7,20 m) fatigue. C’est le premier critère qu’on vérifie sur un plan, avant même les dimensions des meubles.
Un plan de cuisine gratuit suffit-il pour commander des meubles ?
Non. Un plan de cuisine gratuit en ligne est un outil de visualisation, pas un document de commande. Les logiciels professionnels intègrent les tolérances de pose, les épaisseurs réelles des façades, les contraintes de livraison et les ajustements liés aux angles non droits. Faites toujours valider votre plan par un cuisiniste avant de passer commande.
Faut-il un permis de construire pour refaire sa cuisine ?
Dans la grande majorité des cas, non. Une rénovation de cuisine (remplacement des meubles, des équipements, du revêtement de sol) ne nécessite pas de permis de construire. En revanche, si vous déplacez des cloisons, modifiez la structure du bâtiment ou changez l’aspect extérieur (fenêtres), une déclaration préalable de travaux peut être requise. Consultez service-public.fr ou votre mairie pour vérifier les règles applicables à votre commune.
Combien de temps prend un relevé de cotes professionnel ?
Un relevé complet dans une cuisine standard (10 à 15 m²) prend entre 30 et 45 minutes. On mesure les murs, les ouvertures, on localise tous les réseaux, on vérifie l’équerre des angles et on photographie chaque mur. C’est ce relevé qui garantit que les meubles commandés s’adapteront exactement à votre espace.
